CREACIÓN - CABLE DE RED Practica #2

PROCEDIMIENTO

Acá se vera el claro procedimiento de la creación de este cable de red hecho en la respectiva clase con indicaciones del docente:

MATERIALES:

- Cable UTP (2 Metros)

- RJ45 ( Máximo 6 por precaución )

- Hembra de red

- Ponchadora o Crimpadora

- Impacto (Herramienta)

-Tijeras

- Tester de red

1. Primero se corta el cable UTP a la mitad y se procede a usar uno de ellos para hacer un path cord.

Se uso la crimpadora para quitarle la funda en los extremos del cable UTP, al retirarla se procede a separa los cables y luego enderezarlos.

2. Luego se procede a cortar los cablecitos de manera que queden del mismo tamaño y que puedan quedar precisos dentro de los RJ45 para esto usamos las tijeras y estar muy atento a no dañarlos ya que por esto no podrian quedar bien puestos dentro del RJ.

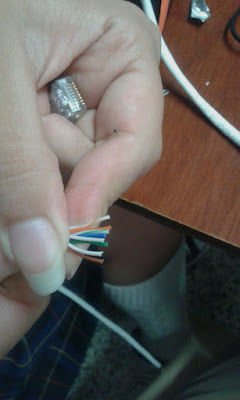

Después de haberlos cortado correctamente se colocan dentro de los RJ45 para proceder a poncharlos, teniendo en cuenta que a veces toca repetir este procedimiento varias veces ya que suelen quedar mal puesto y organizados ya que para colocarlos en los RJ se debe llevar un orden de colores en especifico para que no quede mal y también tener en cuenta que parte de la funda debe quedar dentro del RJ45 y así lograr que quede mucho mejor.

3. Se termina de ponchar el cable macho de ambos extremo, luego se prueba en el tester para estar seguro de que funciona correctamente, (Deben alumbrar todos los botoncitos y luego se puede proceder con seguridad).

4. Después de terminar con el primer cable, se procede a crear a la hembra de red, aquí se debe usar la otra mitad del cable, utilizando el mismo procedimiento:

Se quita la funda, se desenredan los cables, se procede a organizarlos por el color, en este caso usando la norma B, en uno de su extremos se utiliza un RJ45 y se procede a crimparlo correctamente.

5. En el otro extremo se debe unir la hembra al segundo cable norma B, para esto se debe usar la herramienta llamada "Impacto" y así asegurar los cables en la hembra.
Para probarlo en el tester se debe unir el cable de norma A con el B, unir un extremo del RJ45 con la hembra de red.

6. Finalmente después de unir estos dos cables, se puede apreciar la creación ya completada, la verdad en mi caso si me tomo tiempo y tuve problemas para hacerlo pero al final todo salio bien, se probo en el tester e indico que había quedado bien realizado.

Fue una muy buena experiencia, esta practica es bastante útil ya que nuevamente aprendí cosas nuevas y muy necesarias... me siento muy bien al saber que logre completar todo el trabajo realizado.

CREACIÓN DE CABLE RED - NORMA 568B

CABLE PATH CORD

En lo siguiente se podrá ver la realización y creación de un cable de red hecho en clases bajo las indicaciones del profesor y los materiales requeridos para la correcta ejecución del trabajo asignado:

MATERIALES:

CABLE UTP

DOS CONECTORES RJ45

TIJERAS

CRIMPADORA O PONCHADORA

TESTER DE RED

PROCEDIMIENTO: CREACIÓN - CABLE

1. Lo primero es proceder a quitarle la funda en cada extremo del cable, para cortar la funda utilizaremos la crimpadora o ponchadora.

2. Al quitarle la funda se le empiezan a desentrezar los cablecitos, ya que estos vienen entrelazados entre el Azul y Azul Blanco, Marron y Marron blanco etc...

Antes también es importante quitar una barrita de plástico que atraviesa por los cables y unos pelitos que salen de ese para un mejor trabajo.

3. Después de tenerlos todos separados procedemos a estirarlos bien para que queden lo mas derecho posible ya que así el trabajo se hace mucho mas sencillo para lograr cortarlos despues. Al tenerlos ya derechitos, se organizan según la norma que nos toco y esa fue: NORMA - 568B. Toca cortarlos utilizando la tijera para que todos queden del mismo tamaño y derechos, OJO, se necesita estar pendiente de no pasarnos cortándolos por que luego ya no podrían quedar bien organizados en el conector Rj45 y eso significa un problema realmente grande.

4. Debemos asegurarnos de que ya queden organizados correctamente con respecto a la norma asignada y el tamaño de los cables. Los introducimos ya en los conectores con fuerza y precisión, ya que deben quedar hasta lo máximo y bien colocados, claro teniendo en cuenta que parte de la funda tambien debe quedar dentro del conector para que al ponchar quede correctamente y bien seguro todo.

5. Al poncharlos con la crimpadora en ambos lados de manera correcta se procede a revisar si todo quedo bien y aqui es donde utilizamos el Tester de Red para comprobar que todos los cables quedaron en orden correcto, todos los bombillos del Tester deben alumbrar y así te indica si quedaron bien y si eso no es el caso, toca cortar y empezar de nuevo a organizar los cables. Me toco repetir varias veces ya que hubieron muchos problemas para que todos los cables quedaran organizados pero al final se logro con exito.

Y...esto es todo! ya queda hecho nuestro CABLE PATH CORD CON NORMA - 568B para funcionamiento de ahora en adelante, como ya lo mencione al principio puede que no salga correcto todo de una, pero con paciencia y poniendo bastante cuidado se logra sin problemas!

FORMATEO (PROCESO: INSTALACIÓN DE WINDOWS Y REANUDACIÓN DEL EQUIPO)

CLASE DE FORMATEO (PROCESO: INSTALACIÓN DE WINDOWS Y REANUDACIÓN DEL EQUIPO)

1. Al conectar la memoria USB Bootable con el Windows que se escogió (el que utilice fue el Windows 8), presionamos Fn + F2 con el computador recien  prendiéndose para poder acceder al setup y seleccionar la memoria USB con el YUMI para empezar a instalar el Windows.

2. Después empieza a cargar la ventana para comenzar la instalación del Windows.

Aparece un cuadro en donde nos indica en que idioma vamos a instalar el programa, también se acomoda el formato de hora y moneda y el teclado de método de entrada, todo esto lo programamos nosotros.

3. Luego, se procede a darle "siguiente" el cual nos indica después que el programa de instalación se esta iniciando.

Después de esperar un poco nos aparecerá un cuadro en donde nos preguntara que en donde se quiere instalar Windows, nos da la opción de elegir entre 3 unidades de partición y este caso seleccione la Unidad 0 Partición 2.

4. Después le damos de nuevo "Siguiente" y se empieza a preparar los dispositivos, lo único que queda es esperar hasta que llegue al 100%.

5. Con esto damos paso ya a la fase final de la instalacion, en donde ya crearemos nuestra cuenta principal con nombre de usuario, correo y contraseña. Tambien se personaliza el color de fondo principal entre otras cosas, no dejando atrás la conexión a Internet de una vez. Dejamos que carguen y se den nuestros cambios y aparece ya el inicio del Windows 8 nuevecito.

6. Lo siguiente es ir al escritorio y como previamente se tiene el Internet explorer, pues para los siguientes procedimientos decidí descargar Google Chrome ya que se me hace mas fácil y mejor con ese navegador.

7. Al tener el Google Chrome el siguiente paso era descargar un Antivirus y entonces yo decidí descargar el Antivirus llamado AVAST! y pues nada, solo esperar a que el proceso de descarga termine.

8. Luego lo ideal y esencial de este paso es instalar los programas de Microsoft Office en el PC, esto lo logre ya que en la memoria ya estaban listos para su instalacion completa.

9. Otro de los pasos era crear 4 cuentas sin contar la primera y principal, o sea tener otros usuarios con diferentes nombres. Se inicio sesión con cualquiera y luego se volvió a la primera cuenta. Al tener y haber hecho todo esto se acaba la fase de instalación.

10. Llegamos a la fase de usar el Disco Duro externo para recuperar de nuevo todo lo del Windows que se tenia al principio. Para esto primero se uso una Memoria que presto el docente para repetir el proceso de ir al setup en main menú y así poder seleccionar algo llamado "Clonezilla" el cual es esencial en el proceso al sincronizarse con el disco duro y hacer efectivo el proceso.

Luego se van escogiendo las siguientes opciones, en el cual tuve bastante ayuda ya que es un procedimiento delicado y se necesita de mucha atención y saber seleccionar lo correcto para acabar el proceso sin problemas.

Llegamos al programa principal de Clonezilla y empezamos a seleccionar lo siguiente para asi llevar muy bien el proceso para finalmente habra que esperar a que cargue toda la info y lo necesario para rastaurar el anterior Windows (proceso que tarde unos minutos)...

11. Despues de Reiniciar el equipo vemos que se restaura el Windows anterior con toda la informacion que se había "perdido". Pero ahora la mision es actualizar el Antivirus y analizar que funcione muy bien, luego tenemos que cambiar las cuentas del sistema, o sea Usuario y Contraseña ya que evidentemente deben quedar con nombres referentes al numero del computador y referencia como tal y pues al cambiar esto logramos que queden con la cuenta indicada y LISTO! SE LOGRA REALIZAR EL FORMATEO SIN PROBLEMAS.
